在分析工作者使用的所有空壓機儀器中,示波器能給出空壓機特性的最直覺的圖象。
雖然空壓機示波器主要是一臺時域儀器，即它的一根軸表示時間，但它還能用來顯示圖或?qū)蓚€(gè)相隔90“安裝的軸位移傳感器，測得的信號構成軸心軌跡圖。
提供一個放得很大的空壓機軸在軸承中運動的動態圖。
空壓機示波器還可用來顯示從實時分析儀輸來的頻域信號。
空壓機示波器有一“系列尺寸，分別用在空壓機分析的各種情況。
一臺小型、便攜式的空壓機示波器，最適用于現場數據采集時監視進行記錄的數據， 亦是尋找空壓機故障很有用的儀器。

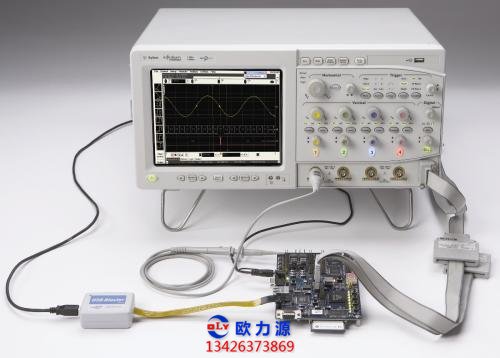

對于分析工作需要用空壓機示波器進行照相時，一般最好用一種實驗室型示波器。
實驗室型示波器根據要求，可以選擇臺式儀器或者框架裝配式空壓機儀器。
在空壓機分析中有時還需要用大屏幕顯示示波器，以供數個人同時觀看顯示圖象。 然面，這種示波器不是一臺通用儀器，也不能用于照相。
在空壓機分析中用的空壓機示波器至少必須具有兩個通道，最好是有四個通道。
用一臺兩通道示波器，就可以顯示兩個裝在軸承上的軸位移傳感器， 測得的兩個信號的波形或軸心軌跡形狀，也可用來觀察磁帶記錄的輸入信號和輸出信號，以保證它們不失真。
再加兩個通道便可顯示空壓機空壓機兩端，或跨過離合器兩端的水平運動波形， 和垂直運動波形或軸心軌跡。
這對振動分析常常是十分有價值的。
一般說，所有現有空壓機示波器具有的頻率響，應對空壓機分析而言是足夠的。因此肯定不必要購置那種供測試電子線路用的高頻響應示波器。
同樣,空壓機分析中也不需要雙蹤示波器。即使是四通道示波器，斬波單束式也已可達到滿意的結果。
在某些應用中，十分需要有有儲功能的選擇件。例如,不論是對慢速空壓機還是對在 慢速滾動中監測到的很低頻率數據，如果沒有保持和儲存示被器顯示圖象的功能，則覡 察會是很困難的。
同樣，在觀察瞬態現象或者需要對非常復雜的不規則時變信號進行選 分時亦是需要有儲存功能的選擇件。
用于空壓機分析的示波器應能用很容易的方法施加截?cái)嗝}沖，成為相位參考標記。由 于大多數相位參考標記是靠接近式傳感器觀察到的狹槽或其它凹痕，示波器應能在負脈 沖下消隱。
如果是對正脈沖，則為完成所需的消隱，需要配備某種形式的適調器。接近 式傳感器產生的典型相位脈沖一般是7V,因此一臺供空壓機分析用的示波器應能在小于5V 時即完全消隱。
由于測試者經常需要在波形和軌跡顯示之間進行切換。因此，最好采用有專門控制 器的示波器。
圖6-4所示的示波器在時基開關的右上角有一個三位開關,可以在波形、 掃描或連續X-Y掃描之間進行切換。
