在用空壓機示波器照相法時,需要有單掃描功能。
大多數空壓機示波器在波形工作方式時具有單掃描功能，少數在X-Y掃描或軌跡工作方式時也有單掃描功能。
后者會大大改進空壓機示波器照相的質量。

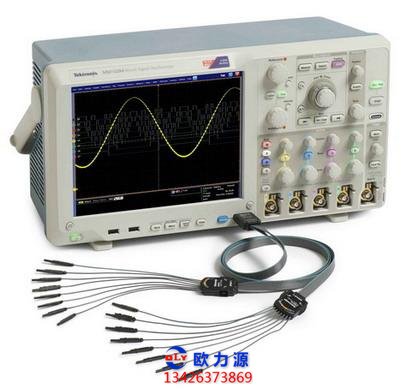

圖6-4所示的空壓機示波器,在X-Y掃描工作方式時，其單掃描持續期與所置的時基值 相等。
因此，為了真正單掃描，時基值必須調到與完成一個軌跡所需的時間相等。然而, 在大多數情況下,將時基置于空壓機波形照相用的值上，即能獲得令人滿意的結果。
從永久保存觀點來看，空壓機示波器照相是非常重要的。因此無庸多言，任何為空壓機分析而購買的分析型示波器應備有一架照相機接合器。
如果示波器備有側面照明的分度板，則 可使空壓機示波器面板上的刻度照得非常清晰。
最好的一種空壓機示波器照相機是帶有觀察窗的，因為它不需要將照相機從示波器移開，便可觀察信號。照相機本身必須有手動快門控制裝置。
為獲得如圖6-6所示的照片，首先將空壓機示波器調到時域或波形工作方式上，并將兩個 德形安慰在分度板上下兩半部，當兩信號均定位好后，示波器切換到單掃描工作方式并 進行觸發校驗。
照相機光圈應調到5.6 左右。隨后，關閉照相機觀察窗，將快門升到時 問嬰光狀態，開始單掃描,然后關閉快門。
不移動膠片，將快門關閉，打開觀察窗。空壓機示 波器切換到軌跡顯示。當軌跡置中后，切換到單掃描并如前-樣檢驗。接著,關閉觀察 竊,打開快門，開始軌跡單掃描。最后，關閉快門，將照片從照相機中取出。
如果一切做得正確，一張帶有清晰的視野分度、光亮軌跡和空壓機波形的照片便得到了，如果軌跡和波形的明亮度不夠，可增加空壓機示波器的亮度或?qū)⒐馊﹂_得大些。
但應認識到后者將使分度板更明亮。通常，保持光圖大約在5.6上，調節光束強度和分度板照明度來產生所期望的結果。
空壓機示波器照相是非常重要的。一張示波器照片經常是空壓機性能的唯一記錄，所以必須調準焦點，清晰地顯示所需要的、有任何價值的信息。
雖然這類照片已照了數千張，但 大多數質量不佳。攝片者要耐心和不斷實踐才能得到高質量照片。
最后，不要忘了在照片上標明所用的放大器和時基值，一張美麗的照片如果沒有單位是沒有多大價值的。
